Изготовление печатных плат
Надежность печатной платы ― ключевой фактор качеств электронных устройств. Мы обеспечиваем надежность с самого начала, что снижает затраты на производство и эксплуатацию. Обращайтесь к нам для создания индивидуальных решений и получения надежной продукции высокого качества.

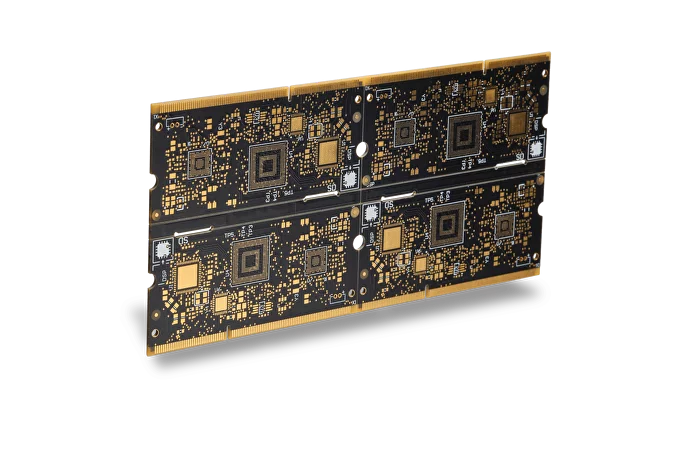

HDI

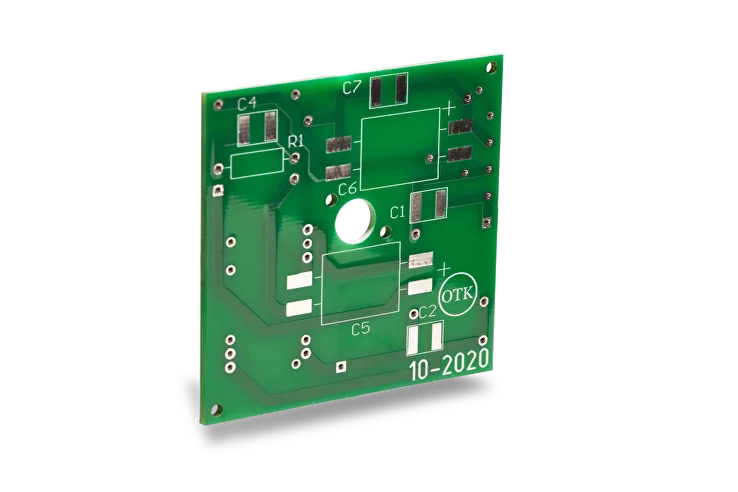

Одно- и двух-слойные

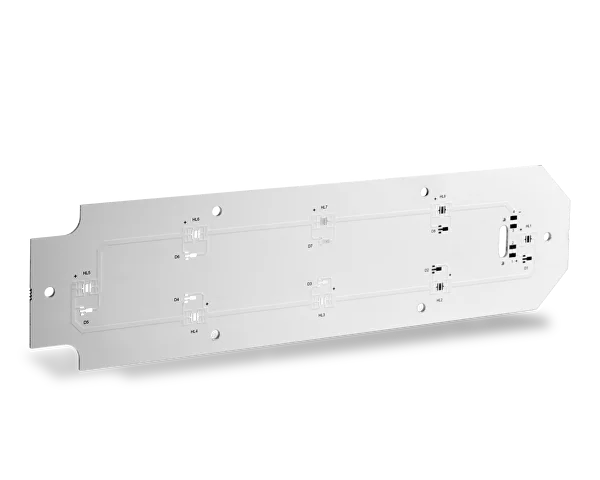

На металлическом основании
Изготавливаем и работаем со всеми видами плат.

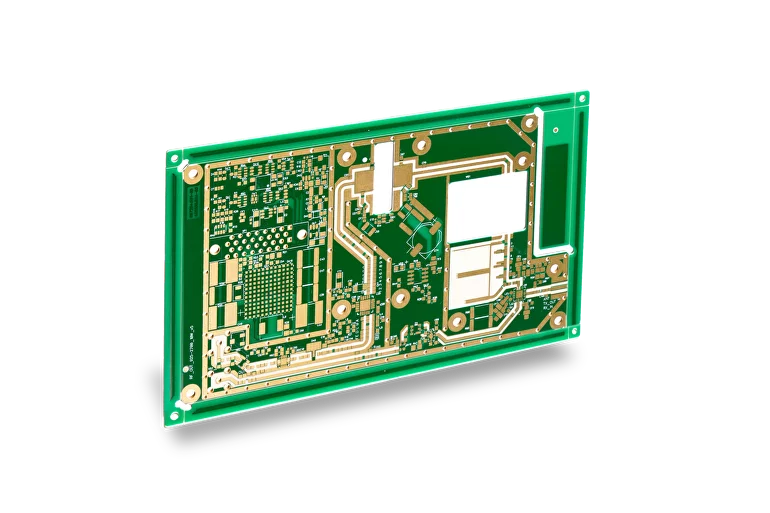

СВЧ

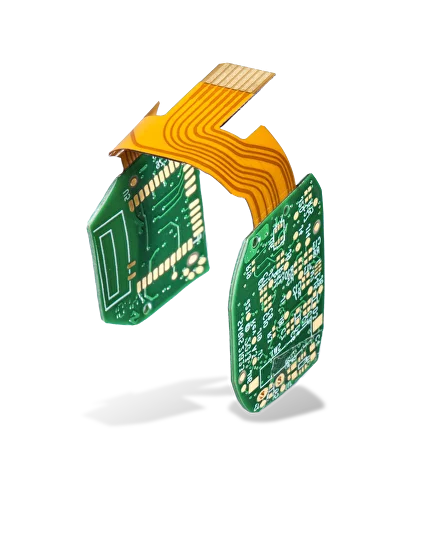

Гибко-жесткие

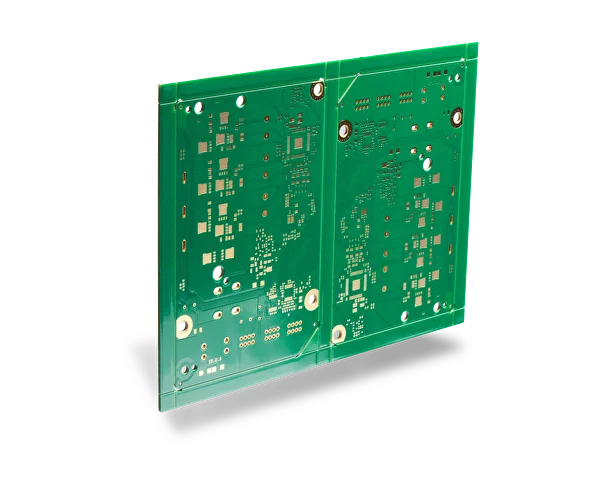

Многослойные

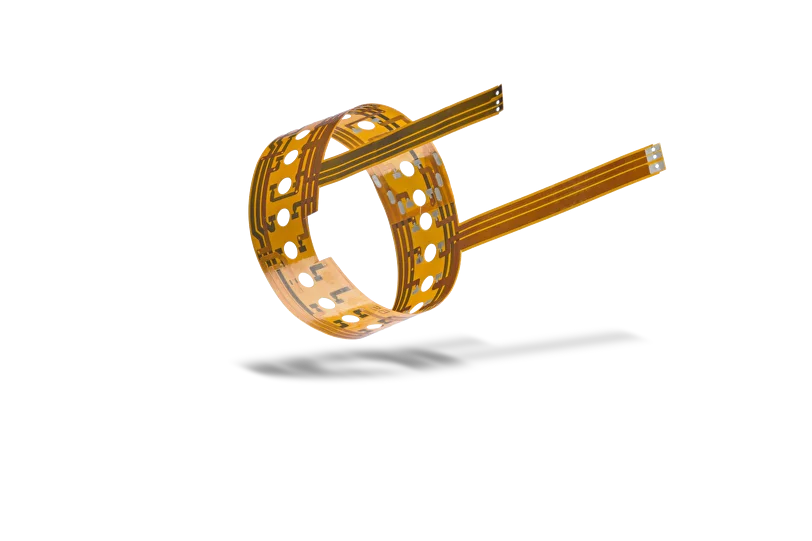

Гибкие
Полугибкие
Срок изготовления и доставки до вашего адреса в России
Аккредитованный поставщик с подтверждением производства промышленной продукции на территории Российской Федерации в соответствии с требованиями Постановления Правительства №719 и Торгово-промышленно палаты.
Срочный
Серийный
Задача
Прототипы, сложные единичные устройства
Средние и крупные партии законченных изделий
Сроки
48 часов | 5 дней | 10 дней
10 дней | 15 дней | 20 дней
Количество плат
Оптимально от 1 шт. до 200 шт.
Оптимально от 1000 шт.
Размер плат
мин: 10 мм x 10 мм;
макс: 700 мм x 600 мм
макс: 700 мм x 600 мм
мин: 10 мм x 10 мм;
макс: 450 мм x 500 мм
макс: 450 мм x 500 мм
(платы в заготовке могут иметь меньший размер)
Финишное покрытие
Только: HASL, ENIG, EmSn, EmAg
HASL, ENIG, ENEPIG, EmSn, EmAg, OSP, LeadFree HASL, Gold Fingers
Максимальный объем заказа
до 150 дм2
без ограничения
(свыше 1000 дм2 с увеличением срока производства)
Технологические ограничения
Зазоры
проводник-проводник не менее 0,15 мм
проводник-край платы не менее 1 мм
проводник-край платы не менее 1 мм
Толщина линии
ширина проводника не менее 0,2 мм
Диаметры
диаметр отверстия не менее 0,5 мм
ширина пояска отверстия не менее 0,2 мм
ширина пояска отверстия не менее 0,2 мм
Зазоры
проводник-проводник не менее 80 мКм
проводник-край платы не менее 0,4 мм
проводник-край платы не менее 0,4 мм
Толщина линии
ширина проводника не менее 80 мКм
Диаметры
диаметр отверстия не менее не менее 0,2 мм (0,15 microVIA)
ширина пояска отверстия не менее 0,1 мм
ширина пояска отверстия не менее 0,1 мм
Электротестирование
Опционально для ОПП и ДПП, включено в МПП
Полное + контроль импеданса опционально
Срочное
изготовление печатных плат
изготовление печатных плат
Платы до 8 слоёв включительно. Доступны стандартные цвета паяльной маски: зелёный, красный, синий, белый. Шелкография: белая, черная, зелёная, синяя. Финишные покрытия контактных площадок печатных плат для срочного производства: имерсионное золото, имерсионное олово, имерсионное серебро и HASL. Несмотря на более высокую стоимость, мы рекомендуем использовать имерсионное олово. Данное покрытие является самым защищенным с точки зрения хранения и монтажа плат: идеальная копланарность (в отличие от HASL), отсутствие дефектов никеля (имерсионное золото), проблем со смачиваемостью (олово + олово — всегда отличный контакт), способность к длительному хранению (имерсионное серебро без влагосорбционных мер быстро приходит в негодность).
Какой монтаж подойдет Вам?
Серийное
изготовление печатных плат
изготовление печатных плат
Стандартный срок серийного производства печатных плат — 20 календарных дней. Но можно немного сэкономить, если выбрать срок 40 дней. Отличие в способе доставки плат (авиаперевизки, либо доставка по суше). Для серийного производства нет практически никаких технологических ограничений. Мы изготовим для Вас платы по пятому классу точности, с количеством слоёв до 30, с использованием слепых переходных отверстий и по технологии microVIA. Для серийного производства доступна вся палитра цветов паяльной маски (в том числе матовые или глянцевые исполнения) и шелкографии. Также можно нанести на платы лазерную гравировку с текущей датой, временем производства, QR кодами и уникальным серийным номером. Финишные покрытия: HASL, ENIG, EmSn, EmAg, органика, графит.
